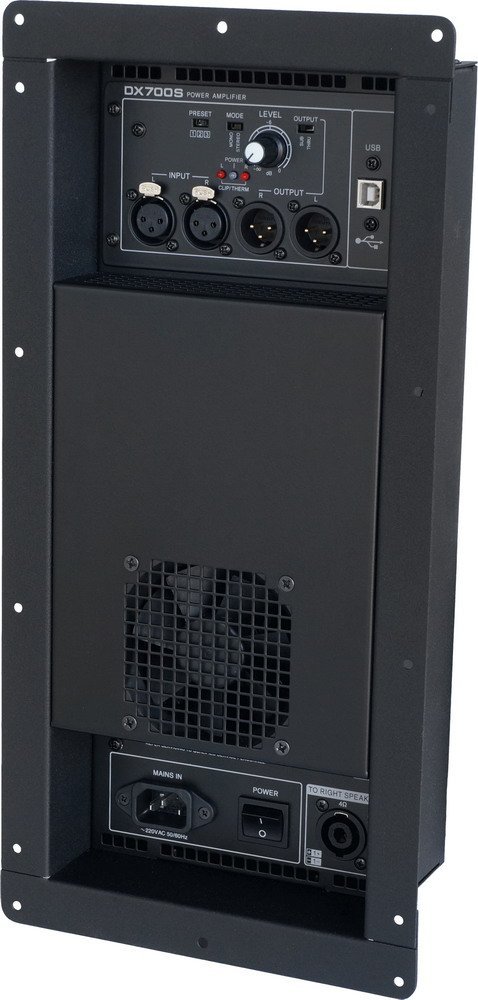

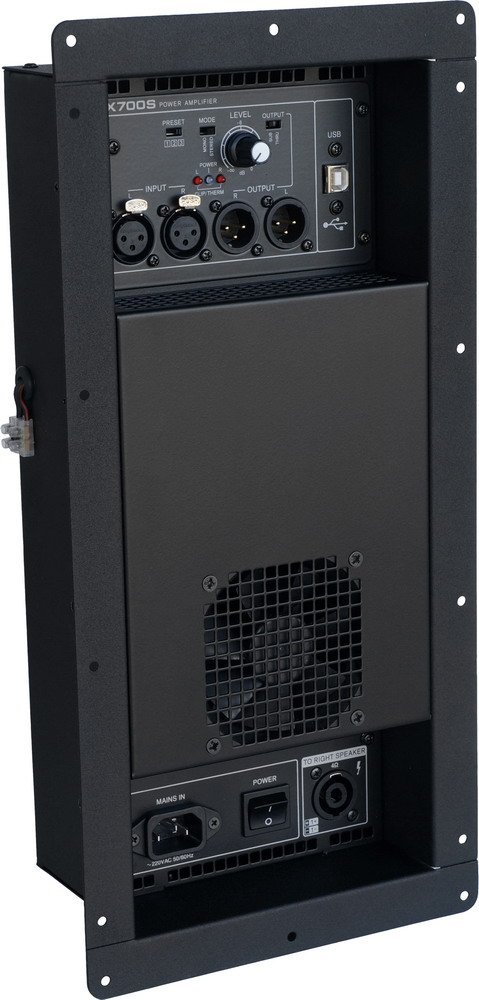

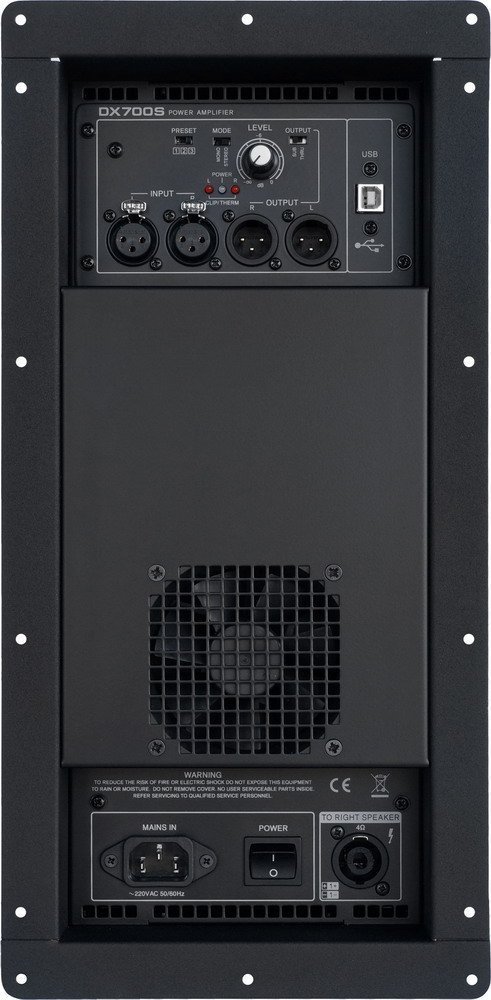

Park Audio dx700s – 8 DSP-вбудований підсилювач з DSP-процесором для стреокомплекта: активна з двоканальним підсилювачем + пасивна акустичні системи.
Конструктивно модуль являє собою моноблок. Всі елементи конструкції змонтовані на одній несучій панелі і поміщені в кожух, який виконує захисні функції і забезпечує поглиблену посадку модуля в корпус акустичної системи.
Харчування до модуля підводиться за допомогою від’єднується мережевого кабелю.
Структура модуля:
- джерело живлення;
- підсилювач потужності;
- вхідний блок.
Особливість:
- Ключовий підсилювач потужності
- Імпульсний джерело живлення
- Коректор фактора потужності (опціонально)
- Примусове охолодження
- Знімний мережевий кабель
- Вбудований DSP процесор
- USB порт (для налаштування DSP процесора)
- Перемикач налаштувань DSP процесора (3 предустановки)
- Лінійні входи 2 х XLR
- Лінійні виходи (перемикаються) 2 х XLR
- Регулятор рівня вхідного сигналу
- Перемикач лінійного виходу (прохід-виходи на Сабвуфер)
- Захист від перевантаження і коротких замикань
- Захист від постійної напруги на виході
- Захист від високочастотних коливань
- Термозахист
- Система автовідключення (режим енергозбереження)
Джерело живлення
Імпульсний. Дозволяє отримувати високу вихідну потужність при мінімальній вазі модуля.
Підсилювач потужності
Цифровий підсилювач потужності (клас “D”) має високий ККД і мале тепловиділення, а також, за рахунок високої частоти комутації транзисторів вихідного каскаду забезпечує якість звукового сигналу, що не поступається кращим аналоговим підсилювачів.
Охолодження
Охолодження модуля (підсилювача потужності і джерела живлення) здійснюється за допомогою вентилятора. Система охолодження забезпечує надійне охолодження модуля у всьому діапазоні робочих температур (5 – 35°з). У модулі передбачено дворежимне охолодження з плавною зміною інтенсивності. При нормальних кліматичних умовах і низькому рівні вихідної потужності вентилятор повністю відключений, що забезпечує повну відсутність акустичного шуму. При роботі модуля з великою вихідною потужністю, а також в умовах підвищеної температури навколишнього середовища, при відповідному нагріванні охолоджуючого радіатора відбувається включення вентилятора, після чого інтенсивність охолодження плавно змінюється в міру зростання температури.
Захист від перевантаження і коротких замикань
При виникненні коротких замикань виходу або при перевантаженні підсилювача потужності модуля, викликаної різким зменшенням опору навантаження, спрацьовує система захисту, яка відключає вихідний сигнал на 0,5 секунди з подальшим його плавним відновленням.
Захист від постійної напруги на виході
Схемотехніка модуля забезпечує відсутність клацань і перешкод від перехідних процесів в момент включення/вимикання. Захист акустичної системи від пошкодження постійним струмом забезпечується джерелом живлення модуля, який вимикається в разі появи на виході будь-якого з каналів підсилювача потужності модуля постійної напруги або потужних низькочастотних коливань. При цьому повністю гасне вся індикація, в тому числі і індикатор POWER.
Повторне включення модуля можна зробити шляхом виключення і повторного включення живлення вимикачем POWER. Якщо поява постійної напруги носило випадковий характер, то модуль включиться, і буде продовжувати нормально функціонувати. При наявності ж несправності, після повторного включення захист від постійної напруги знову вимкне джерело живлення.
Захист від високочастотних коливань
При появі на виході модуля потужних високочастотних коливань (як правило, надходять на вхід з мікшера, кросовера або поганого вхідного кабелю), система захисту включає оптоелектронний Clip-лімітер, який знижує рівень надходить на вхід сигналу. Ця система захисту істотно знижує ймовірність пошкодження високочастотних головок немузичними сигналами з потужним високочастотним спектром.
Термозахист
Забезпечує надійний захист і безперебійну роботу модуля в разі його перегріву. До температури охолоджуючого радіатора 50 ° з вентилятор охолодження повністю відключений. При досягненні охолоджуючим радіатором температури 50 ° з включається вентилятор охолодження на мінімальний режим. При подальшому підвищенні температури відбувається плавне збільшення інтенсивності охолодження, яка досягає свого максимуму при 70°С.при цьому при 65°з включається вбудований оптоелектронний (не вносить спотворень в підсилюється сигнал) Clip-limiter, який знижує рівень надходить на вхід підсилювача потужності сигналу. При цьому з’являється слабке світіння індикатора термозахисту. Подальше підвищення температури ще більше знижує рівень сигналу, про що свідчить більш інтенсивне світіння індикатора термозахисту.
Повне відключення сигналу може статися лише при виході з ладу вентилятора або блокування охолоджуючого повітряного потоку. В цьому випадку при досягненні радіатором температури 85°З система термозахисту вимкне підсилювач потужності, про чет буде свідчити світіння індикатора CLIP/THERM.
Відновлення працездатності буде відбуватися в зворотному порядку в міру зниження температури. При цьому відключився підсилювач потужності при включенні буде плавно піднімати рівень посилення до встановленого значення.
Оптоелектронний Clip-лімітер
При аварійних ситуаціях і перевантаження знижує рівень вхідного сигналу, не вносячи в нього спотворень.
Плавне введення сигналу
Після включення підсилювач потужності модуля плавно змінює коефіцієнт посилення від нуля до максимального значення, що забезпечує плавне наростання гучності звуку.
Індикація
Складається з трьох світлодіодних індикаторів, один з яких відображає включення живлення, а два інших – режим перевантаження підсилювача потужності і спрацьовування системи термозахисту відповідного каналу модуля.
Обрізний фільтр
У модулі встановлений обрізний фільтр верхніх частот четвертого порядку (крутизна спаду сигналу-24дБ / октаву), який призначений для усунення паразитних низькочастотних складових сигналу, які не можуть відтворюватися акустичною системою. У базовій моделі модуля встановлений обрізний фільтр верхніх частот з частотою зрізу 45Гц.
Вбудований параметричний коректор АЧХ
Забезпечують параметричну корекцію частотної характеристики модуля. Корекція може здійснюється на трьох частотах з установкою відповідних ширини смуги (добротності) і «підйому/завалу» кожної частоти. Установки корекції здійснюються на підприємстві-виробнику за погодженням із замовником.

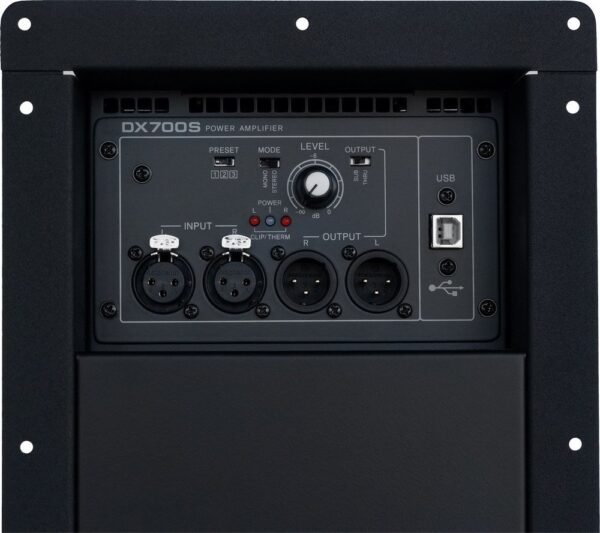

Вхідний блок
- регулятор рівня лінійного сигналу;
- лінійний вхід лівого каналу (XLR female);
- лінійний вихід лівого каналу (XLR male);
- лінійний вхід правого каналу (XLR female);
- лінійний вихід правого каналу (XLR male);
- перемикач режиму МОНО-СТЕРЕО.
Регулятор рівня-Стереофонічний. Змінює рівень сигналу, що подається на обидва канали підсилювач потужності модуля.
Лінійні входи модуля симетричні.
Лінійні виходи модуля підключені паралельно лінійним входам, що дозволяє підводити сигнал одночасно в декількох пристроїв, використовуючи лише стандартні сполучні кабелі.
Технічна характеристика:
- Вихідна потужність, (RMS):
- DX700S-8: 2 х 350 Вт (8 Ом).
- Діапазон частот, (-0.2 дБ): 45 Гц – 20 кГц
- Загальні гармонійні спотворення, (45 Гц – 20 кГц): 0.05%
- Швидкість наростання вихідної напруги: 20 В / мкс
- Коефіцієнт демпфірування ,( 200 Гц, 8 Ом): більше 200
- Відношення сигнал / шум, (незважене): 98 дБ
- Чутливість: 775 мВ
- Мережа живлення: ~ 220-230 В, 50/60 Гц
- Розміри: 198 х 408 х 104 мм
- Вага: 3,8 кг
