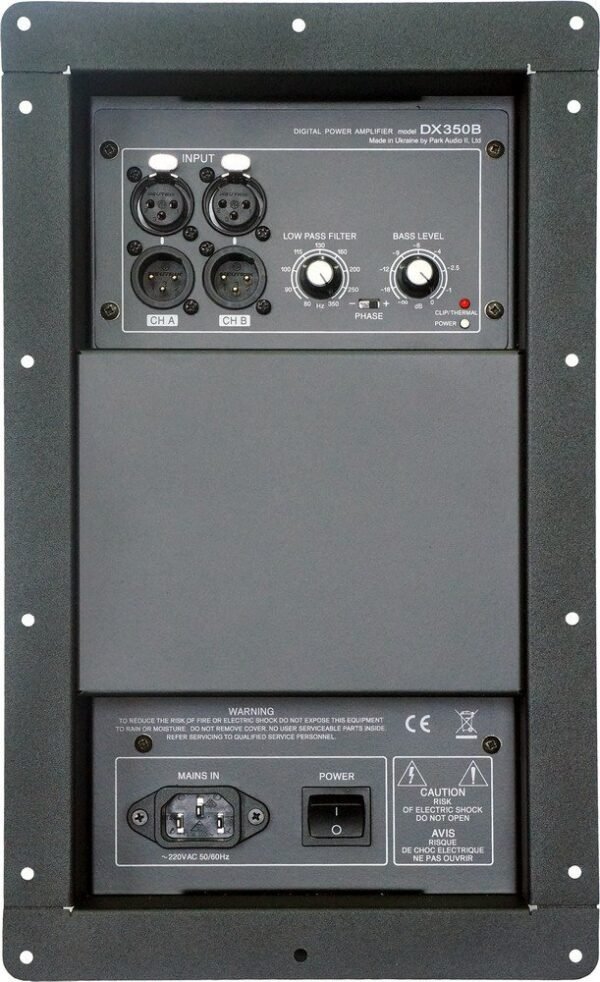

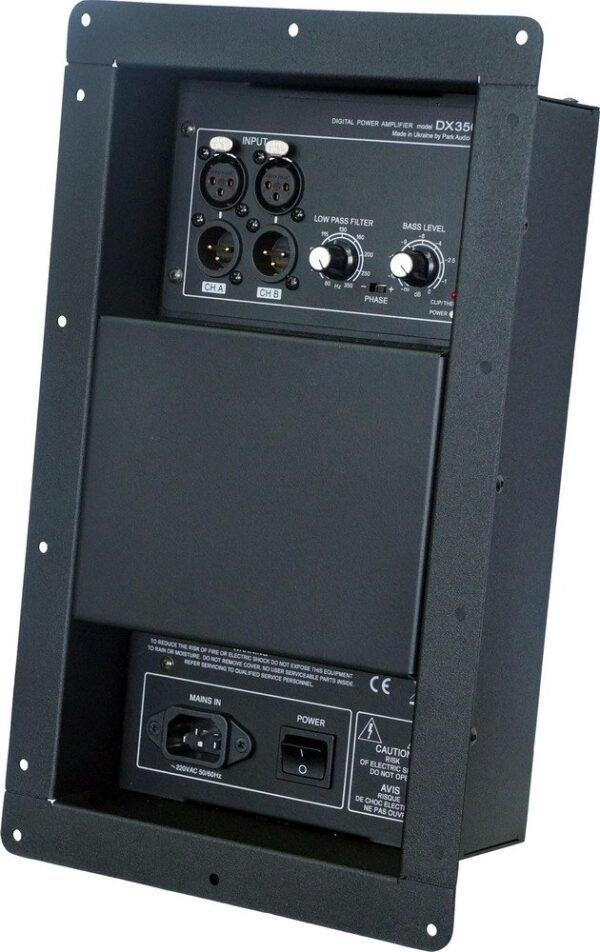

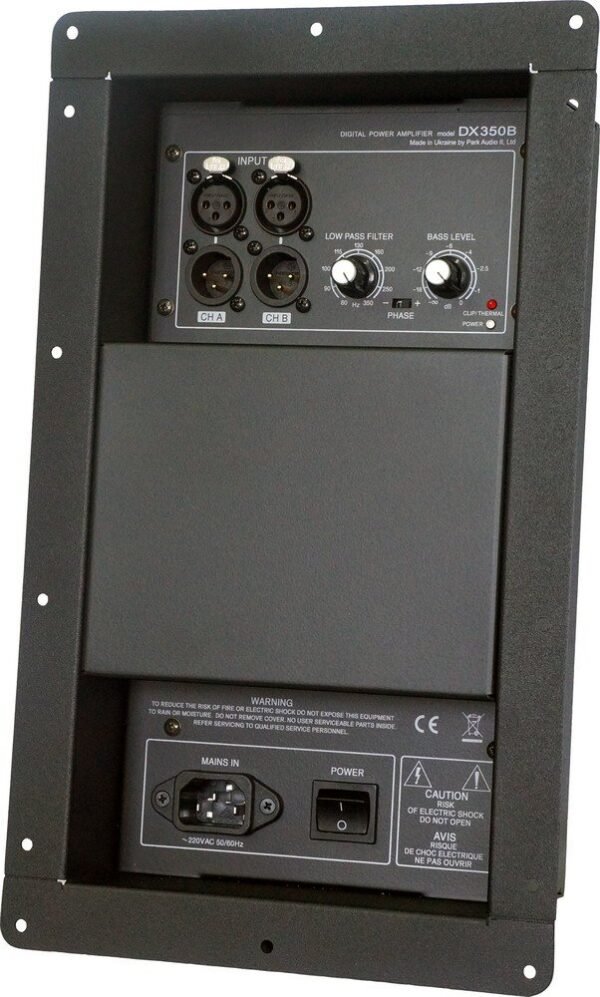

Park Audio DX350B-вбудований підсилювач для низькочастотної акустичної системи (субвуфера).
Конструктивно модуль являє собою моноблок. Всі елементи конструкції змонтовані на одній несучій панелі і поміщені в кожух, який виконує захисні функції і забезпечує поглиблену посадку модуля в корпус акустичної системи.
Живлення до модуля підводиться за допомогою мережевого кабелю, що від’єднується.
Структура модуля:
- джерело живлення;
- підсилювач потужності;
- вхідний блок.
Особливість:
- Ключовий підсилювач потужності
- Імпульсний джерело живлення
- Природне охолодження
- Від’єднуваний мережевий кабель
- Обрізний фільтр верхніх частот HPF (ФВЧ)
- Параметричний коректор АЧХ
- Оптоелектронний Clip-лімітер
- Лінійні входи 2 х XLR
- Лінійні виходи (паралельно входам) 2 х XLR
- Регулятор частоти зрізу LPF (ФНЧ)
- Перемикач полярності вихідного сигналу
- Регулятор рівня вхідного сигналу
- Захист від перевантаження і коротких замикань
- Захист від постійної напруги на виході
- Термозахист
- Плавне введення сигналу
Джерело живлення
Імпульсний. Дозволяє отримувати високу вихідну потужність при мінімальній вазі модуля.
Підсилювач потужності
Цифровий підсилювач потужності (клас «D») має високий ККД і мале тепловиділення, а також, за рахунок високої частоти комутації транзисторів вихідного каскаду забезпечує якість звукового сигналу, що не поступається кращим аналоговим підсилювачам.
Охолодження
Охолодження модуля (підсилювача потужності і джерела живлення) природне. Відведення тепла здійснюється плоским алюмінієвим радіатором, розташованим під сталевим захисно-декоративним кожухом. Система охолодження забезпечує надійне охолодження модуля у всьому діапазоні робочих температур (5 – 35°С).
Захист від перевантаження і коротких замикань
При виникненні коротких замикань виходу або при перевантаженні підсилювача потужності модуля, викликаної різким зменшенням опору навантаження, спрацьовує система захисту, яка відключає вихідний сигнал на 0,5 секунди з подальшим його плавним відновленням.
Захист від постійної напруги на виході
Схемотехніка модуля забезпечує відсутність клацань і перешкод від перехідних процесів в момент включення/вимикання. Захист акустичної системи (в яку встановлюється модуль) від пошкодження постійним струмом забезпечується джерелом живлення модуля, який вимикається в разі появи на виході підсилювача потужності модуля постійної напруги або потужних низькочастотних коливань. При цьому повністю гасне вся індикація, в тому числі і індикатор POWER.
Повторне включення модуля можна зробити шляхом виключення і повторного включення живлення вимикачем POWER. Якщо поява постійної напруги носило випадковий характер, то модуль включиться, і буде продовжувати нормально функціонувати. При наявності ж несправності, після повторного включення захист від постійної напруги знову вимкне джерело живлення.
Термозахист
Забезпечує надійний захист і безперебійну роботу модуля в разі його перегріву. У разі підвищення температури охолоджуючого радіатора до 65°С включається вбудований оптоелектронний (не вносить спотворень в підсилюється сигнал) Clip-limiter, який знижує рівень сигналу, що надходить на вхід підсилювача потужності. При цьому з’являється слабке світіння індикатора термозахисту. Подальше підвищення температури ще більше знижує рівень сигналу, про що свідчить більш інтенсивне світіння індикатора термозахисту.
Повне відключення сигналу системою термозахисту може статися лише в разі досягнення охолоджуючим радіатором температури 85°С (внаслідок, наприклад, перекривання вентиляційних отворів в кожусі підсилювального модуля). Цьому стану відповідає яскраве світіння індикатора CLIP / THERM.
Відновлення працездатності буде відбуватися в зворотному порядку в міру зниження температури. При цьому відключився підсилювач потужності при включенні буде плавно піднімати рівень посилення до встановленого значення.
Оптоелектронний Clip-лімітер
При аварійних ситуаціях і перевантаження знижує рівень вхідного сигналу, не вносячи в нього спотворень.
Плавне введення сигналу
Після включення підсилювач потужності модуля плавно змінює коефіцієнт посилення від нуля до максимального значення, що забезпечує плавне наростання гучності звуку.
Індикація
Складається з двох світлодіодних індикаторів, один з яких индицирует включення живлення, а другий – режим перевантаження підсилювача потужності модуля і спрацьовування системи термозахисту.
Вхідний блок
Склад:
- регулятор рівня;
- два лінійних входи (XLR);
- два лінійних виходи (XLR male);
- регулятор частоти зрізу розділового фільтра нижніх частот;
- перемикач фази вихідного сигналу.
Входи модуля-симетричні.
Лінійні виходи модуля включені паралельно відповідним лінійним входів, тобто контакти вхідного з’єднувача XLR female підключені до однойменних контактів відповідного з’єднувача XLR male. Це дає можливість використовувати модуль в якості розгалужувача сигналу (наприклад, для подачі його на активні акустичні системи-сателіти). Сам же модуль підсилює підсумований сигнал з двох входів (наприклад, від двоканального джерела сигналу).
Регулятор рівня змінює рівень сигналу, що подається на підсилювач потужності модуля.
Регулятор частоти зрізу розділового фільтра нижніх частот дозволяє встановити верхню частоту смуги пропускання підсилювального модуля (від 80 до 350гц).
Перемикач фази вихідного сигналу надає можливість зміни фази сигналу на 180° (інверсія) для узгодження фази випромінювання субвуфера (в який встановлений даний модуль) з іншими акустичними системами звукопідсилювального комплексу.
Обрізний і розділовий фільтри
У модулі встановлені:
- обрізний фільтр верхніх частот четвертого порядку (крутизна спаду сигналу – 24 дБ/октава).
- плавно регульований розділовий фільтр нижніх частот другого порядку (крутизна спаду сигналу – 12 дБ/октаву).
Обрізний фільтр верхніх частот призначений для усунення паразитних низькочастотних складових сигналу, які не можуть відтворюватися акустичною системою.
У базовій моделі модуля встановлений обрізний фільтр верхніх частот з частотою Налаштування 45 Гц.
Розділовий фільтр нижніх частот призначений для обмеження підсилюється діапазону частот відповідно до особливістю застосування модуля в акустичних системах-субвуферах.
Частота зрізу розділового фільтра може плавно встановлюватися регулятором в діапазоні від 80 Гц до 350 Гц.
Вбудований параметричний коректор АЧХ
Забезпечують параметричну корекцію частотної характеристики модуля.
Корекція може здійснюється на трьох частотах з установкою відповідних ширини смуги (добротності) і» підйому/завалу ” кожної частоти. Установки корекції здійснюються на підприємстві-виробнику за погодженням із замовником.
Технічна характеристика:
- Вихідна потужність, (RMS):
- DX350B-4: 350 Вт / 180 Вт (4 Ом / 8 Ом);
- Діапазон частот: 45 – 350 Гц
- Загальні гармонійні спотворення: <0.05%
- Швидкість наростання вихідної напруги: 20 В / мкс
- Коефіцієнт демпфірування, (200 Гц, 8 Ом): 200
- Відношення сигнал / шум, (незважене): 98 дБ
- Чутливість: 775 мВ
- Частота зрізу обрізного фільтра HPF: 45 Гц
- Діапазон регулювання обрізного фільтра LPF: 80 – 350 Гц
- Мережа живлення: ~ 220/230 В, 50/60 Гц
- Розміри: 198 х 327 х 104 мм
- Вага: 2,8 кг
