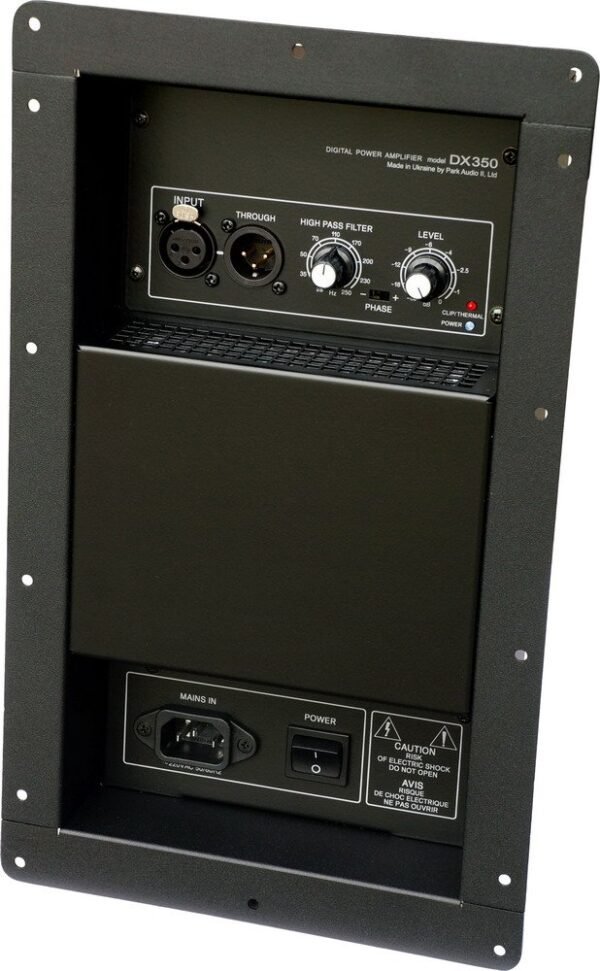

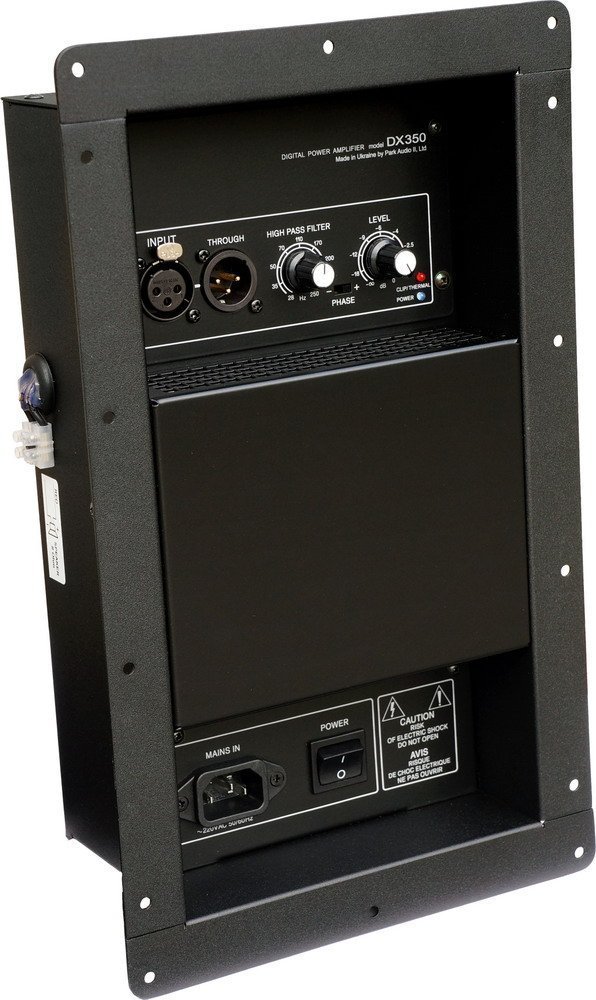

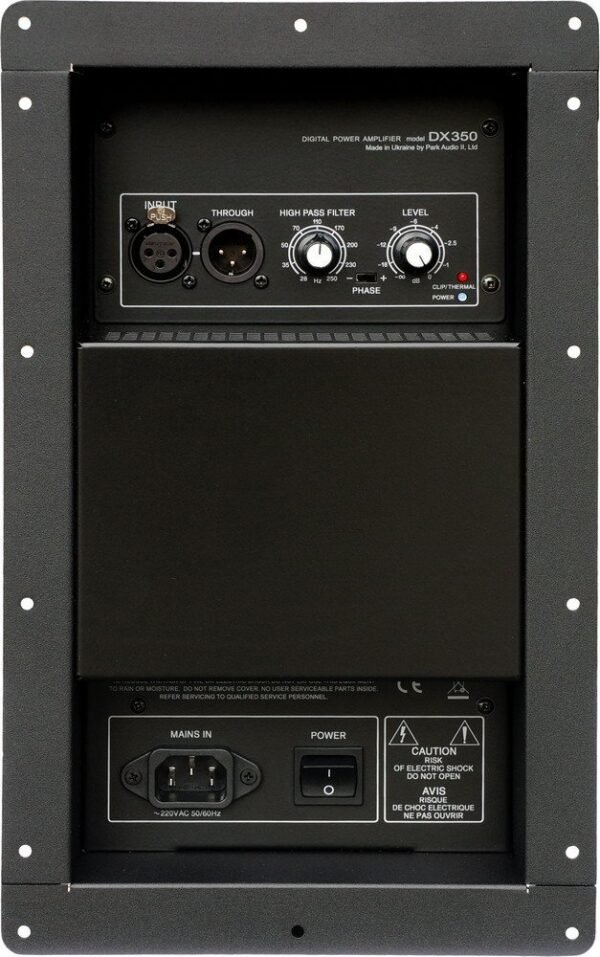

Park Audio dx350-4-конструктивно модуль являє собою моноблок. Всі елементи конструкції змонтовані на одній несучій панелі і поміщені в кожух, який виконує захисні функції і забезпечує поглиблену посадку модуля в корпус акустичної системи.
Харчування до модуля підводиться за допомогою від’єднується мережевого кабелю.
Структура модуля:
- джерело живлення;
- підсилювач потужності;
- вхідний блок.
Особливість:
- Ключовий підсилювач потужності
- Імпульсний джерело живлення
- Природне охолодження
- Знімний мережевий кабель
- Обрізний фільтр верхніх частот HPF (ФВЧ)
- Параметричний коректор АЧХ
- Оптоелектронний Clip-лімітер
- Лінійний вхід XLR
- Лінійний вихід (паралельно входу) XLR
- Регулятор рівня вхідного сигналу
- Регулятор частоти зрізу HPF (ФВЧ)
- Перемикач полярності вихідного сигналу
- Захист від перевантаження і коротких замикань
- Захист від постійної напруги на виході
- Захист від високочастотних коливань
- Термозахист
- Плавне введення сигналу
Джерело живлення
Імпульсний. Дозволяє отримувати високу вихідну потужність при мінімальній вазі модуля.
Підсилювач потужності
Цифровий підсилювач потужності (клас “D”) має високий ККД і мале тепловиділення, а також, за рахунок високої частоти комутації транзисторів вихідного каскаду забезпечує якість звукового сигналу, що не поступається кращим аналоговим підсилювачів.
Охолодження
Охолодження модуля (підсилювача потужності і джерела живлення) природне. Відведення тепла здійснюється плоским алюмінієвим радіатором, розташованим під сталевим захисно-декоративним кожухом. Система охолодження забезпечує надійне охолодження модуля у всьому діапазоні робочих температур (5 – 35°з).
Захист від перевантаження і коротких замикань
При виникненні коротких замикань виходу або при перевантаженні підсилювача потужності модуля, викликаної різким зменшенням опору навантаження, спрацьовує система захисту, яка відключає вихідний сигнал на 0,5 секунди з подальшим його плавним відновленням.
Захист від постійної напруги на виході
Схемотехніка модуля забезпечує відсутність клацань і перешкод від перехідних процесів в момент включення/вимикання. Захист акустичної системи (в яку встановлюється модуль) від пошкодження постійним струмом забезпечується джерелом живлення модуля, який вимикається в разі появи на виході підсилювача потужності модуля постійної напруги або потужних низькочастотних коливань. При цьому повністю гасне вся індикація, в тому числі і індикатор POWER.
Повторне включення модуля можна зробити шляхом виключення і повторного включення живлення вимикачем POWER. Якщо поява постійної напруги носило випадковий характер, то модуль включиться, і буде продовжувати нормально функціонувати. При наявності ж несправності, після повторного включення захист від постійної напруги знову вимкне джерело живлення.
Захист від високочастотних коливань
При появі на виході модуля потужних високочастотних коливань (як правило, надходять на вхід з мікшера, кросовера або поганого вхідного кабелю), система захисту включає оптоелектронний Clip-лімітер, який знижує рівень надходить на вхід сигналу. Ця система захисту істотно знижує ймовірність пошкодження високочастотних головок немузичними сигналами з потужним високочастотним спектром.
Термозахист
Забезпечує надійний захист і безперебійну роботу модуля в разі його перегріву. У разі підвищення температури охолоджуючого радіатора до 65 ° з включається вбудований оптоелектронний (не вносить спотворень в підсилюється сигнал) Clip-limiter, який знижує рівень сигналу, що надходить на вхід підсилювача потужності. При цьому з’являється слабке світіння індикатора термозахисту. Подальше підвищення температури ще більше знижує рівень сигналу, про що свідчить більш інтенсивне світіння індикатора термозахисту.
Повне відключення сигналу системою термозахисту може статися лише в разі досягнення охолоджуючим радіатором температури 85°з (внаслідок, наприклад, перекривання вентиляційних отворів в кожусі підсилювального модуля). Цьому стану відповідає яскраве світіння індикатора CLIP / THERM.
Відновлення працездатності буде відбуватися в зворотному порядку в міру зниження температури. При цьому відключився підсилювач потужності при включенні буде плавно піднімати рівень посилення до встановленого значення.
Оптоелектронний Clip-лімітер
При аварійних ситуаціях і перевантаження знижує рівень вхідного сигналу, не вносячи в нього спотворень.
Плавне введення сигналу
Після включення підсилювач потужності модуля плавно змінює коефіцієнт посилення від нуля до максимального значення, що забезпечує плавне наростання гучності звуку.
Індикація
Складається з двох світлодіодних індикаторів, один з яких відображає включення живлення, а другий – режим перевантаження підсилювача потужності модуля і спрацьовування системи термозахисту.
Вхідний блок
Склад:
- лінійний вхід (XLR female);
- лінійний вихід (XLR male);
- регулятор рівня;
- регулятор частоти зрізу розділового фільтра верхніх частот;
- перемикач фази вихідного сигналу.
Лінійний вхід модуля симетричний.
З’єднувачі лінійного входу і виходу модуля включені паралельно, тобто контакти вихідного з’єднувача підключені до однойменних контактів вхідного з’єднувача. Це дає можливість використовувати модуль в якості розгалужувача сигналу.
Регулятор рівня змінює рівень сигналу, що подається на підсилювач потужності модуля.
Регулятор частоти зрізу розділового фільтра верних частот дозволяє встановити нижню частоту смуги пропускання підсилювального модуля (від 28 до 250 Гц).
Перемикач фази вихідного сигналу надає можливість зміни фази сигналу на 180° (інверсія) для найбільш оптимального узгодження фази випромінювання акустичної системи, в який встановлений даний модуль, з іншими акустичними системами звукопідсилювального комплексу.
Обрізний і розділовий фільтри
У модулі встановлені:
- обрізний фільтр верхніх частот четвертого порядку (крутизна спаду сигналу – 24 дБ/октава)
- плавно регульований розділовий фільтр верхніх частот другого порядку (крутизна спаду сигналу – 12 дБ/октаву).
Обрізний фільтр верхніх частот призначений для усунення паразитних низькочастотних складових сигналу, які не можуть відтворюватися акустичною системою.
У базовій моделі модуля встановлений обрізний фільтр верхніх частот з частотою Налаштування 45 Гц.
Розділовий фільтр верхніх частот призначений для обмеження підсилюваного діапазону частот у відповідності з особливістю застосування модуля в акустичних системах-сателітах.
Частота зрізу розділового фільтра може плавно встановлюватися регулятором в діапазоні від 28 Гц до 250 Гц.
Вбудований параметричний коректор АЧХ
Забезпечують параметричну корекцію частотної характеристики модуля.
Корекція може здійснюється на трьох частотах з установкою відповідних ширини смуги (добротності) і «підйому/завалу» кожної частоти. Установки корекції здійснюються на підприємстві-виробнику за погодженням із замовником.
Технічна характеристика:
- Вихідна потужність:
- DX350-4: 350 Вт / 200 Вт (4 / 8 Ом)
- Діапазон частот, (Рном., Rном.): 45 Гц – 20 кГц
- Загальні гармонійні спотворення, (Рном., Rном.): 0.05%
- Швидкість наростання вихідної напруги: 20 В / мкс
- Коефіцієнт демпфірування ,( 200 Гц, 8 Ом): 200
- Відношення сигнал / шум, (незважене): 98 дБ
- Чутливість: 775 мВ
- Частота зрізу обрізного фільтра HPF: 45 Гц
- Діапазон регулювання регулир. фільтра, (HPF): 28-250 Гц
- Мережа живлення: ~220 В, 50/60 Гц
- Розміри: 198 х 327 х 104 мм
- Вага: 2.8 кг
